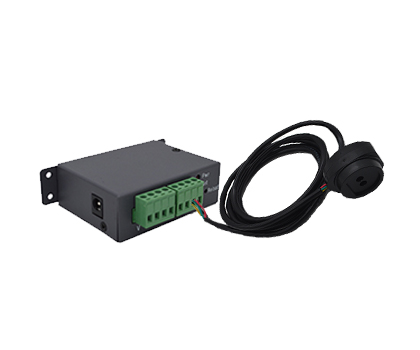

产品功能特点
1. 采用485转远红外传感器与智能电表通信。
2. 支持智能电表通信协议DL/T645规约（97/07）。
3. 通过GPRS或4G将数据直接传到客户云端。
4. 支持远程固件升级。
接口说明
使用框图
给采集器上电后，将红外头正面正对电表红外发射接收端口，查看采集器绿灯状态 如果绿灯状态从连续快闪转为间隔快闪，说明采集器与电表通信已成功（绿灯转为间隔快闪后大约30s,然后转为长灭，是正常现象）。如果绿灯还是一直连续快闪，调整红外头位置尽量对准电表红外收发端口，直到绿灯转为间隔快闪，保持该位置，撕掉红外头双面胶保护层将红外头固定在该位置竖直方向可固定处。
上报数据解释
用户可以通过AT命令或者PC工具可以配置红外采集器连接到指定的服务器，连接服务器成功后，
采用http post方法上报数据，格式如下：
在线订购
应用场景
1.DL/T645（97/07）规约远红外智能电表。
1. 采用485转远红外传感器与智能电表通信。
2. 支持智能电表通信协议DL/T645规约（97/07）。
3. 通过GPRS或4G将数据直接传到客户云端。
4. 支持远程固件升级。
接口说明
| 功能 | 名称 | 描述 |
| 外部接口 | 外置SAM天线接口 | 外置GPRS天线 |
| 火牛接头母头 | 外部电源输入(DC 12V) | |
| 远红外收发头 | 与智能电表远红外收发接口 | |
| 指示灯 | 网路指示灯 | 联网状态与网络数据收发指示灯 |
| 本地串口通信指示灯 | 本地数据通信收发指示灯 |
使用框图
给采集器上电后，将红外头正面正对电表红外发射接收端口，查看采集器绿灯状态 如果绿灯状态从连续快闪转为间隔快闪，说明采集器与电表通信已成功（绿灯转为间隔快闪后大约30s,然后转为长灭，是正常现象）。如果绿灯还是一直连续快闪，调整红外头位置尽量对准电表红外收发端口，直到绿灯转为间隔快闪，保持该位置，撕掉红外头双面胶保护层将红外头固定在该位置竖直方向可固定处。
上报数据解释
用户可以通过AT命令或者PC工具可以配置红外采集器连接到指定的服务器，连接服务器成功后，
采用http post方法上报数据，格式如下：
| 数据类型 | 说明 | |
| timestamp | double | 时间戳 |
| collectSN | string | 采集器SN |
| status | int | 0：读电表正常 1：未读到电表数据 2：成功读取过电表数据，但当前读电表异常 |
| meternumber | string | 电表号 |
| freq | float | 电网频率 |
| maxdmdm | float | 月最大需量 |
| maxdmdall | float | 总最大需量 |
| combcsp | Array[float,float,float,float,float] | 组合总尖 峰 平 谷总有功功能 |
| pactcsp | Array[float,float,float,float,float] | 正向总尖 峰 平 谷总有功功能 |
| nactcsp | Array[float,float,float,float,float] | 反向总尖 峰 平 谷总有功功能 |
| preactcsp | float | 正向总无功功能 |
| nreactcsp | float | 反向总无功功能 |
| vpa | float | 电压A相 |
| vpb | float | 电压B相 |
| vpc | float | 电压C相 |
| cpa | float | 电流A相 |
| cpb | float | 电流B相 |
| cpc | float | 电流C相 |
| pipa | float | 功率因素A相 |
| pipb | float | 功率因素B相 |
| pipc | float | 功率因素C相 |
| actpwrall | float | 当前总有功功率 |
| reactpwrall | float | 当前总无功功率 |
| actpwrpa | float | 有功功率A相 |
| actpwrpb | float | 有功功率B相 |
| actpwrpc | float | 有功功率C相 |
| reactpwrpa | float | 无功功率A相 |
| reactpwrpb | float | 无功功率B相 |
| reactpwrpc | float | 无功功率C相 |

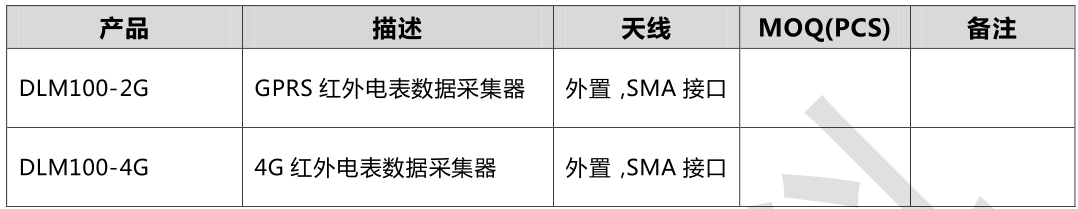

在线订购
1.DL/T645（97/07）规约远红外智能电表。
