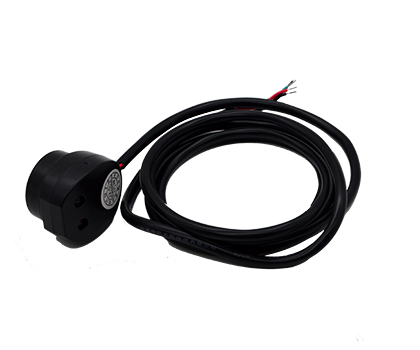

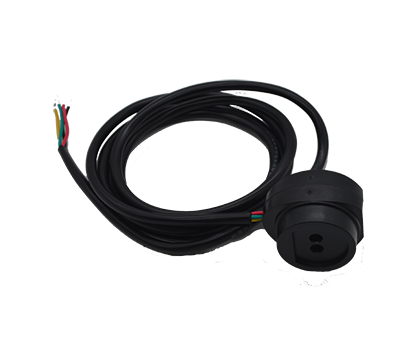

红外电表传感器

概述

红外电表传感器采用远红外与电表通信，支持采集多路智能电表数据，红外有效通信距离可达4M以上。



产品参数

1.电源：7-24V
2.功耗：小于0.5W
3.距离：数据传输的光路周围环境光强度小于5000lx时，有效通信距离大于4 m, 近距离是保证接收器的4.光轴与发射器的光轴保持一致（夹脚小于15度）
5.红外波长：发射管940nm，接收38kHz调制频率
6.电表类型：97或者07规约
7.温度范围：-20到50℃

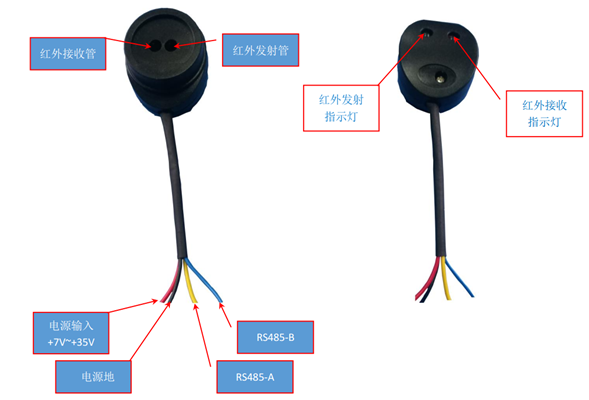

引脚定义




	线色	说明
电 源	红色	电源正
	黑色	电源负
通 信	黄色	485-A
	蓝色	485-B

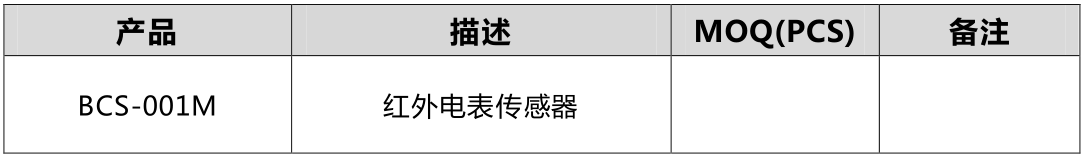

订购型号

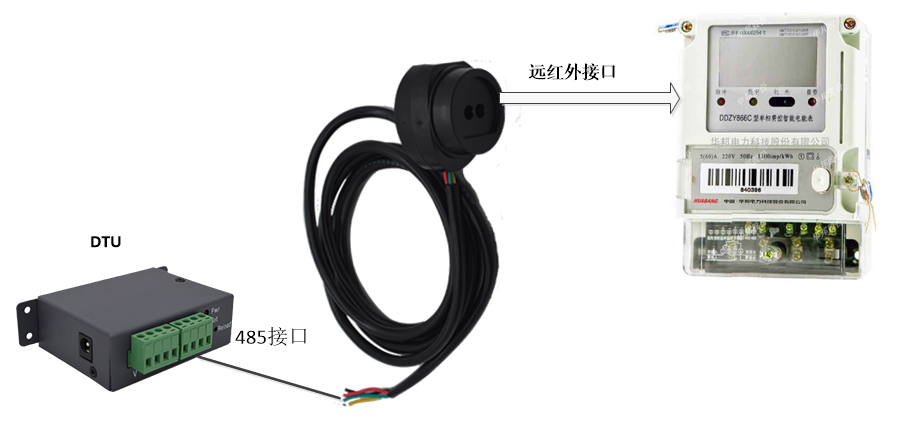

应用场景
