系统简介
单火线开关指的是仅利用与灯具串联的火线进行供电,并且可以控制单火线电源的通断开关。单火线开关可以从单火线上采集微小的电流对开关的控制部分进行供电,同时可以控制灯具通断,单火线开关的难点就是低功耗,功耗大了灯具就会出现鬼火。同时单火线开关还需要提供配套的双开,三开面板。

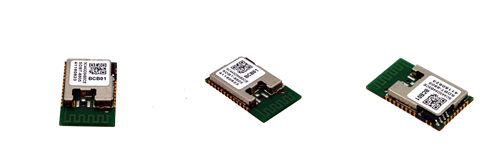

翼数信息使用自主开发的BCB01智能蓝牙模块,对接了天猫精灵蓝牙Mesh生态,成功的应用在单火开关上。该模块较低的运行功耗满足了单火开关应用对运行时功耗的严格要求,无鬼火,较高的接收灵敏度保证了天猫精灵的控制范围和成功率。方案提供了基于一键,二键,三键的电路设计,同时还提供可选蜂鸣器设计,用户可以轻松实现产品的升级,赋能AI,提高产品竞争力;并且提供一键全开的按键方案。
该方案可以加速品牌商,快速落地单火产品形态,快速量产,在安全性,便捷性和扩展性上都有很好的表现,天猫精灵认证产品互通互联,保证了更加一致的体验。
方案同时还可提供成熟的基于BCB01的蓝牙遥控器和随意贴等设计。大大提升使用的灵活性,扩展了使用场景。
系统框图
蓝牙单火开关基于BCB01的蓝牙遥控器和随意贴,可以控制单火线电源的通断开关,开关状态同步指示,支持随意贴遥控。而且对接了天猫精灵蓝牙Mesh生态,支持语音控制开关,使用起来非常智能、方便。
系统功能
-
支持天猫精灵语音控制
-
配套单火遥控器随意贴方案,实现双控,多控,全控
-
支持一二三键单火开关,支持客户功能定制
-
支持定时设置
-
支持远程控制
-
支持场景联动
-
无线固件升级功能
方案产品图
产品链接:https://www.beancomm.com/a/chanpin/lianwangmokuai/14.html#ad-image-0
淘宝链接:https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.33181debSZvGIE&id=577082541661
方案核心技术
-
低功耗,1瓦以上LED无鬼火
-
一个纽扣电池,可以使用3年
-
天猫精灵生态方案,产品可加入天猫精灵AI联盟
-
配套单火遥控器随意贴方案,实现双控,多控,全控
-
控制距离>50M
-
支持过零控制, 负载检测
-
支持BLE 4.2 和BLE5.0
-
支持一二三键单火开关,支持客户功能定制
-
无线固件升级功能
方案规格
1.工作频率:2402-2480 MHz
2.蓝牙标准:BLE 4.2 / 5.0 软硬件规范
3.产品形态:单开,双开,三开,多开
4.工作电压:DC 2.3V~3.6V
5.工作温度:-40℃ to +85 ℃
6.存储温度:-55℃ ~ +125℃
7.硬件接口:UART
8.接收灵敏度:-97dBm
9.发射功率:最大8dBm
10.工作距离:控制距离>50M
11.功耗:工作平均200uA
12.尺寸(长*宽):23.8mm*13.8mm*3.15mm (±0.15)
